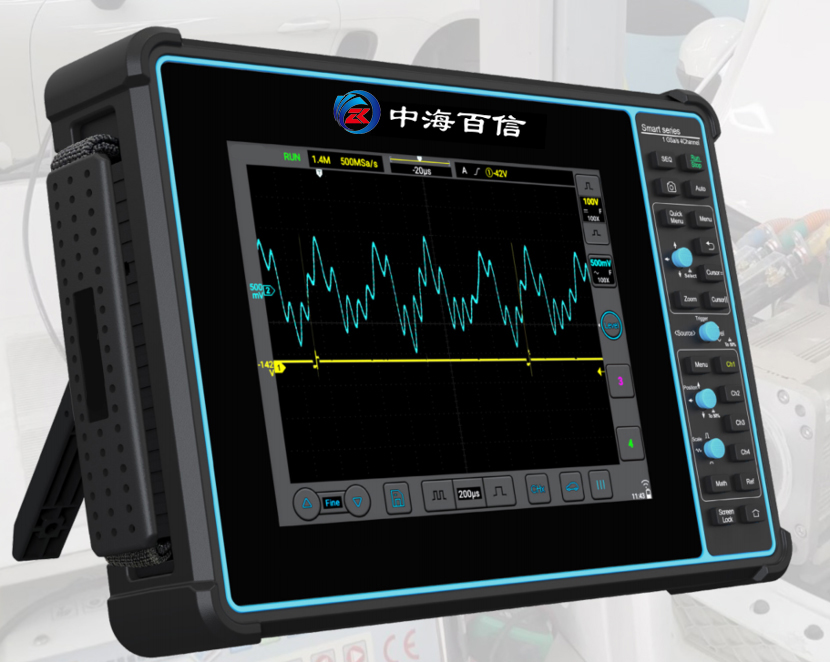

汽车诊断示波器

SATO系列

▶ 100/200MHz 带宽、2/4 通道	▶ 1GSa/s 采样率、70Mpts 存储深度
▶ 电池供电，8 英寸触控屏	▶ 支持点火测试、CAN（FD）等通信测试
▶ 支持各种传感器、执行器测试	▶ 支持所有车型电子项目测量

产品概述

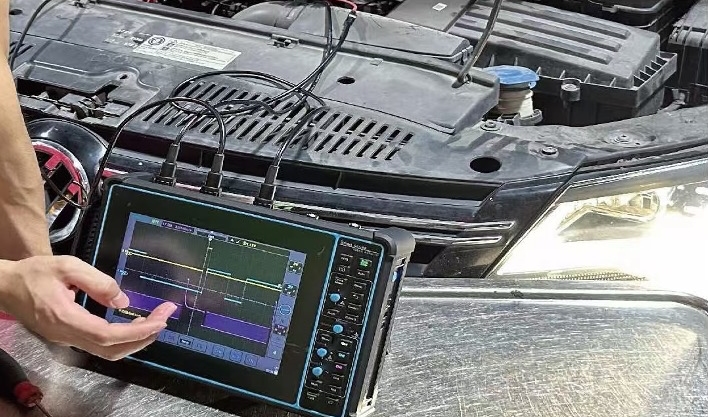

汽车诊断示波器 SATO 系列，是一款专用于汽车维修诊断的示波器，内置多种汽车诊断专业功能、采用 8 英寸 800*600 分辨率超 大高清屏幕、内置长达五个小时以上的续航锂电池、2/4 路通道，最大带宽 200MHz，采样率 1GSa/s，存储深度达 70Mpts。内 置汽车软件包，可以一键完成相关测试项目的设置，让您的汽车诊断工作，测量无忧。

带宽限制	全带宽、低通（30kHz~最大带宽）
输入耦合	直流、交流、接地
输入阻抗	1MΩ+1%|14.5pF±3pF
垂直分辨率	8 位
DC 增益精度（幅度精度）	＜±2% （1MΩ 输入）
输入灵敏度范围	1mV/div~10V/div（1MΩ 輸入
底噪	≤ 1.2mVpp (1mV/div, 1MΩ)
通道间隔离度	≥40dB （100:1）（直流至最大带宽）
偏移范围	±2.5V（探头衰减X1，<500mV/div）， ±120V（探头衰减 X1， ≥500mV/div）
最大输入电压	CAT I 300Vrms (1MΩ 50X)
